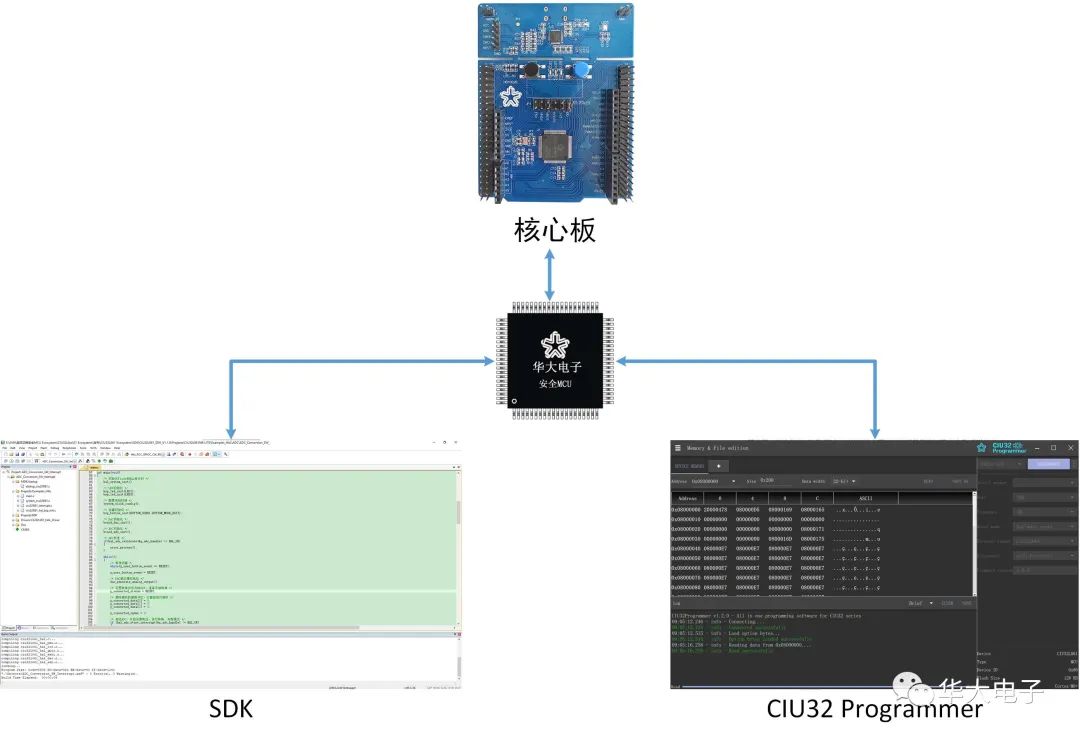

图1 安全MCU调试、开发

图2 安全MCU生产烧录

Ecosystem中的SDK包括HAL库与标准库，HAL库集成了硬件抽象层，客户可直接调用API进行嵌入式应用软件开发。面向代码执行效率要求更高的场景推出的标准库，方便客户参考进行底层驱动开发。

SDK支持ARM MDK等主流IDE开发平台。丰富的工程实例代码覆盖了CIU32安全MCU产品的各个功能模块，便于客户快速上手。

图3 涵盖各个外设功能模块的代码实例工程

图4  SDK用户手册

图5 一线连接完成供电、仿真、下载和串口通讯功能

图6 核心板扩展连接LCD显示屏

CIU32安全MCU核心板特点

• HED-Link 编程器/调试器

  - HED-Link Debug 端口支持程序下载和调试

  - HED-Link 虚拟 COM 端口支持串口通信和

  - Boot 模式程序下载

• 扩展接口：

  - Arduino Uno V3 接口，兼容 Arduino 生态

  - 自定义全功能接口引出 MCU 所有 IO

• 32.768KHz 低速晶体（LXTAL）和 8MHz 高速晶体（HXTAL）

• 灵活的供电选择：

  - SB 供电

  - 外接电源供电（3.3V、5V、7V~12V）

• 能够输出 3.3V 和 5V 为扩展板供电

为支持客户进行生产烧录，华大电子推出了CIU32离线编程器，配合上位机配置软件工具，可实现产线环境的离线烧录生产。

使用离线编程器对目标安全MCU进行生产烧录的流程如下：

• 首先连接上位机，通过配置软件对其进行配置，配置功能包括：芯片型号选择、烧录地址选择、滚码设置、选项字节配置以及固件加密存储等。

• 然后选择待烧录的固件（支持Hex与Bin），下载至离线编程器。

• 线环境仅需对离线编程器供电，即可实现对目标安全MCU的生产烧录，支持手动按键烧录与机台接口烧录。

图7 离线编程器

图8 配置软件工具

CIU32离线编程器特点

• 简洁的人机界面操作，OLED屏显示，可一键启动烧录

• 支持多固件存储，最多可存储10个固件

• 支持Hex、Bin文件烧录

• 支持机台烧录接口

• 可配置烧写速率，最高烧写速率可达5M（128KB固件烧录时间仅为4s）

• 支持擦除方式和烧录地址配置

• 支持烧录次数限制

• 支持滚码烧录，滚码存放地址、起始值和步进值可设置

• 支持烧录完成复位操作，提高生产测试效率

• 支持固件加密存储，确保固件的生产安全

CIU32安全MCU的System memory中出厂固化了BootLoader，CIU32 Programmer上位机软件工具可通过UART与SPI接口连接安全MCU的BootLoader，实现对目标芯片选项字节、存储器的可视化编辑操作。极大的方便了客户在开发过程中对芯片状态的管理。

CIU32 Programmer上位机还支持SWD接口，可通过HED-Link将目标MCU与CIU32 Programmer连接，以更灵活的配置管理芯片。

CIU32 Programmer功能

• 支持UART/SPI/SWD接口

• 选项字节图形化配置

• 程序烧录与擦除

• 存储器数据编辑

图9 选项字节配置界面
